দAMK14K-1M4Z5-Z থেকে AMK14K-1M4Z5-Z তারের সমাবেশরোজেনবার্গার HFM মিনি FAKRA Z-কোড জ্যাক সংযোগকারীর উভয় প্রান্তে একটি চার-চ্যানেল স্বয়ংচালিত কোঅক্সিয়াল ইন্টারকানেক্ট। সমাবেশটি একটি কমপ্যাক্ট সংযোগকারী ইন্টারফেসে চারটি স্বাধীন 50-ওহম সমাক্ষীয় চ্যানেলকে একত্রিত করে।
স্ট্যান্ডার্ড নির্মাণে LEONI DACAR 302-4 স্বয়ংচালিত সমাক্ষ তারের ব্যবহার করা হয়েছে এবং DC থেকে 6 GHz পর্যন্ত একটি নির্দিষ্ট ফ্রিকোয়েন্সি রেঞ্জ সমর্থন করে। এটি স্থানের উদ্দেশ্যে তৈরি করা হয়েছে-সংবদ্ধ স্বয়ংচালিত ইলেকট্রনিক সিস্টেমের জন্য ক্যামেরা, ডিসপ্লে, কন্ট্রোল ইউনিট বা সম্পর্কিত উচ্চ-ফ্রিকোয়েন্সি মডিউলগুলির মধ্যে একাধিক সমাক্ষীয় সংকেত পথের প্রয়োজন।
স্ট্যান্ডার্ড তারের দৈর্ঘ্য 0.5 মিটার, 1 মিটার এবং 2 মিটার। অন্যান্য দৈর্ঘ্য, সনাক্তকরণ লেবেল, প্যাকেজিং এবং সংযোগকারী কনফিগারেশন গ্রাহকের অঙ্কন, নমুনা বা অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী মূল্যায়ন করা যেতে পারে।
পণ্য কনফিগারেশন
| কনফিগারেশন আইটেম | বর্ণনা |
| সংযোগকারী 1 | রোজেনবার্গার AMK14K-1M4Z5-Z HFM মিনি FAKRA জ্যাক |
| সংযোগকারী 2 | রোজেনবার্গার AMK14K-1M4Z5-Z HFM মিনি FAKRA জ্যাক |
| সংযোগকারী কোডিং | জেড কোড |
| সংযোগকারী ব্যবস্থা | জ্যাক থেকে জ্যাক |
| চ্যানেলের সংখ্যা | চারটি স্বাধীন সমাক্ষ চ্যানেল |
| তারের ধরন | LEONI DACAR 302-4 স্বয়ংচালিত সমাক্ষ তারের |
| অভ্যন্তরীণ পণ্য সিরিজ | PCM-ZC-0195 |
এই সংযোগকারী মুখ চারটি পৃথক সমাক্ষীয় ইন্টারফেস ধারণ করে। এটিকে একটি প্রচলিত চার-পিন বৈদ্যুতিক সংযোগকারী হিসাবে বর্ণনা করা উচিত নয় কারণ প্রতিটি অবস্থানে একটি পৃথক কেন্দ্রের যোগাযোগ এবং রক্ষা কাঠামো অন্তর্ভুক্ত থাকে।
মূল বৈশিষ্ট্য
-
রোজেনবার্গার AMK14K-1M4Z5-Z HFM মিনি FAKRA সংযোগকারী
চারটি স্বাধীন 50-ওহম সমাক্ষীয় সংকেত চ্যানেল
কমপ্যাক্ট চার-পোর্ট স্বয়ংচালিত সমাক্ষ ইন্টারফেস
Z-কোড জ্যাক-থেকে-জ্যাক সংযোগকারী কনফিগারেশন
LEONI DACAR 302-4 স্বয়ংচালিত সমাক্ষ তারের
নির্দিষ্ট ফ্রিকোয়েন্সি পরিসীমা DC থেকে 6 GHz পর্যন্ত
IP67 সুরক্ষা যখন সামঞ্জস্যপূর্ণ ইন্টারফেসের সাথে সঠিকভাবে মিলিত হয়
অপারেটিং তাপমাত্রা -40 ডিগ্রি থেকে +105 ডিগ্রি পর্যন্ত
স্ট্যান্ডার্ড এবং কাস্টমাইজড তারের দৈর্ঘ্য উপলব্ধ
চালানের আগে 100% ধারাবাহিকতা পরিদর্শন
প্রযুক্তিগত বিশেষ উল্লেখ
| স্পেসিফিকেশন | মান |
| পণ্যের ধরন | 4-পোর্ট HFM মিনি FAKRA স্বয়ংচালিত সমাক্ষ তারের সমাবেশ |
| নামমাত্র প্রতিবন্ধকতা | 50 ওহম |
| ফ্রিকোয়েন্সি রেঞ্জ | DC থেকে 6 GHz |
| ভিএসডব্লিউআর | 1.80 সর্বোচ্চ |
| অস্তরক প্রতিরোধক ভোল্টেজ | 800 ভিআরএমএস মিন |
| সংযোগকারী সুরক্ষা | সঠিকভাবে এবং সম্পূর্ণরূপে মিলিত হলে IP67 |
| তারের ধারণ | 110 N মিনিট |
| অপারেটিং তাপমাত্রা | -40 ডিগ্রি থেকে +105 ডিগ্রি |
| বৈদ্যুতিক পরিদর্শন | 100% ধারাবাহিকতা পরীক্ষা |
স্ট্যান্ডার্ড দৈর্ঘ্য বিকল্প
| পার্ট নম্বর | নামমাত্র তারের দৈর্ঘ্য |
| PCM-ZC-0195-0.5M | 500 ± 15 মিমি |
| PCM-ZC-0195-1M | 1000 ± 20 মিমি |
| PCM-ZC-0195-2M | 2000 ± 20 মিমি |
তালিকাভুক্ত মাত্রাগুলি আদর্শ সমাপ্ত-দৈর্ঘ্যের বিকল্প। কাস্টম দৈর্ঘ্য এবং সহনশীলতা পরিমাপের রেফারেন্স, রাউটিং শর্ত এবং অর্ডার পরিমাণ নিশ্চিত করার পরে তৈরি করা যেতে পারে।
চার-চ্যানেল সিগন্যাল লেআউট
স্ট্যান্ডার্ড অ্যাসেম্বলি চ্যানেল বিন্যাসের মাধ্যমে একটি সোজা-ব্যবহার করে। প্রতিটি সমাক্ষীয় চ্যানেলে একটি কেন্দ্র পরিবাহী এবং একটি পৃথক ঢাল সংযোগ রয়েছে।
| P1 চ্যানেল | সংকেত উপাদান | P2 চ্যানেল | স্ট্যান্ডার্ড রাউটিং |
| পিন 1 | কেন্দ্র কন্ডাক্টর এবং ঢাল | পিন 1 | সোজা-এর মাধ্যমে |
| পিন 2 | কেন্দ্র কন্ডাক্টর এবং ঢাল | পিন 2 | সোজা-এর মাধ্যমে |
| পিন 3 | কেন্দ্র কন্ডাক্টর এবং ঢাল | পিন 3 | সোজা-এর মাধ্যমে |
| পিন 4 | কেন্দ্র কন্ডাক্টর এবং ঢাল | পিন 4 | সোজা-এর মাধ্যমে |
বিকল্প চ্যানেল ম্যাপিং শুধুমাত্র একজন গ্রাহকের-অনুমোদিত অঙ্কন বা চ্যানেল-অ্যাসাইনমেন্ট টেবিলের বিপরীতে তৈরি করা উচিত। কানেক্টর কোডিং, মেটিং-ইন্টারফেস ওরিয়েন্টেশন এবং চ্যানেল নম্বরিং অবশ্যই প্রোডাকশনের আগে নিশ্চিত করতে হবে।

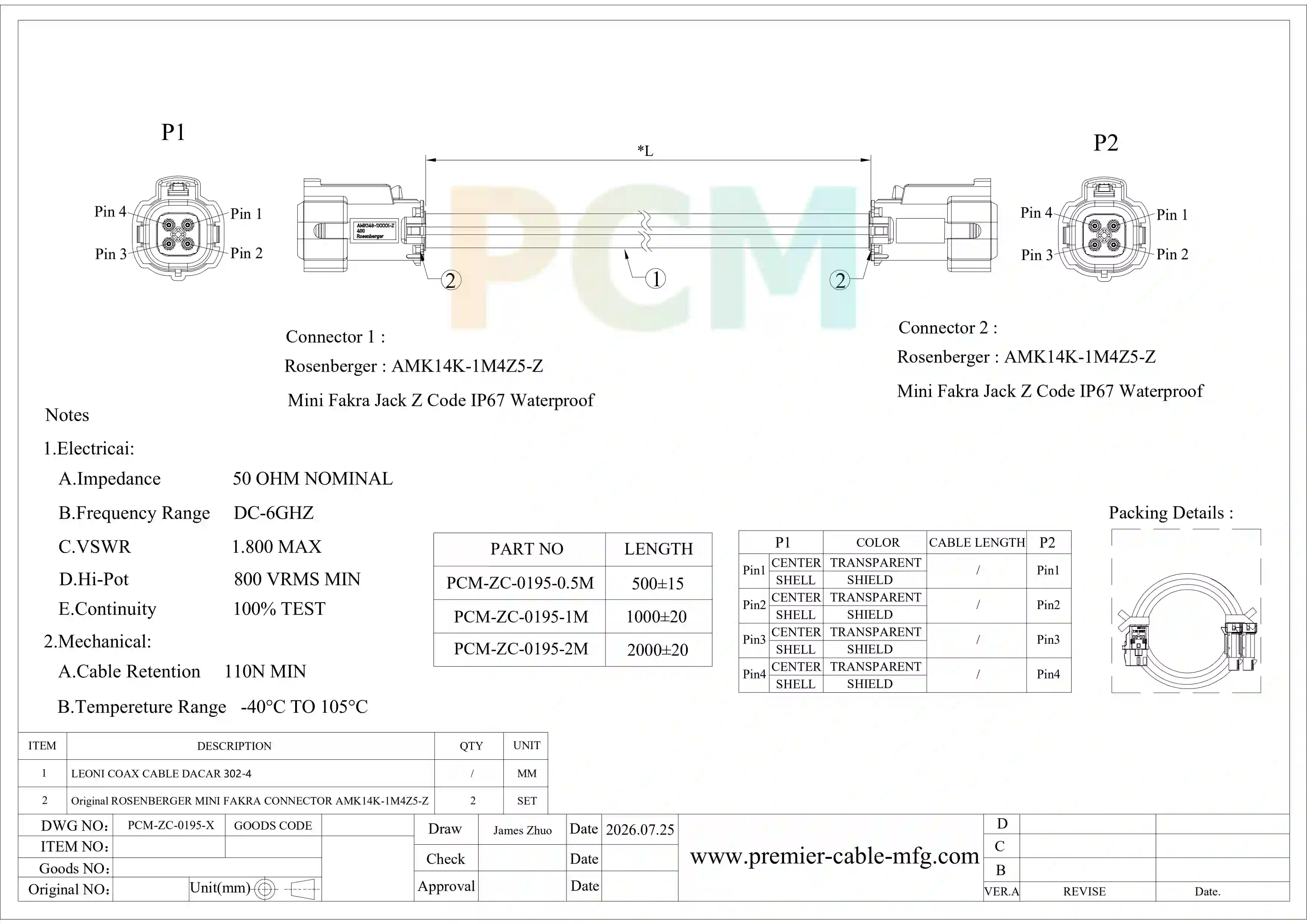

অঙ্কন
