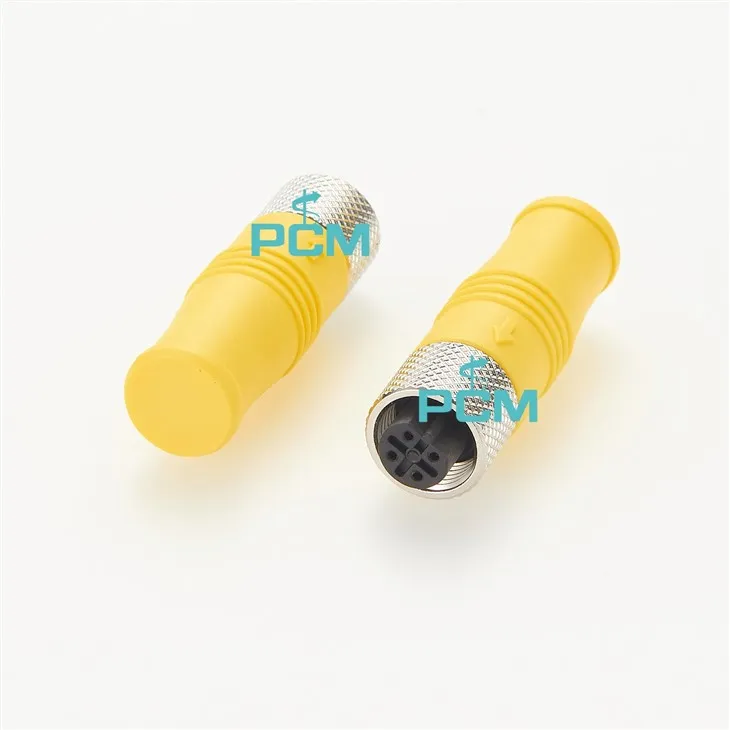

Profibus টার্মিনেটিং প্রতিরোধক মহিলা M12 4-মেরু বি-কোডেড

একটি Profibus নেটওয়ার্কে দক্ষ সিগন্যাল ট্রান্সমিশন নিশ্চিত করতে, সঠিক বাস সেগমেন্ট সমাপ্তি অপরিহার্য। Profibus RS485 এর জন্য, বাসের সমাপ্তি সাধারণত তিনটি প্রতিরোধক ব্যবহার করে অর্জন করা হয়। এই প্রতিরোধকগুলির ভূমিকা বাসের শেষে সংকেত প্রতিফলন প্রতিরোধ করা, যার ফলে ডেটা ট্রান্সমিশন ত্রুটিগুলি হ্রাস করা। সাধারণত, একটি 120 Ω প্রতিরোধক প্রতিটি Profibus সেগমেন্টের শেষে স্থাপন করা হয় যাতে বাসের বৈশিষ্ট্যগত প্রতিবন্ধকতা মেলে এবং সর্বোত্তম সংকেত অখণ্ডতা নিশ্চিত করা যায়।

Profibus MBP (PA) এর জন্য, সমাপ্তিতে একটি প্রতিরোধক এবং একটি ক্যাপাসিটর থাকে। এই কনফিগারেশনটি দীর্ঘ দূরত্বে সিগন্যালের অখণ্ডতা বজায় রাখে, যা শোরগোল পরিবেশে প্রক্রিয়া অটোমেশন অ্যাপ্লিকেশনগুলিতে বিশেষভাবে গুরুত্বপূর্ণ। বাসের প্রতিবন্ধকতা মেলানোর জন্য প্রতিরোধক ব্যবহার করা হয়, যখন ক্যাপাসিটরটি উচ্চ-ফ্রিকোয়েন্সি শব্দ ফিল্টার করতে এবং বাসে ডিসি ভোল্টেজ স্তরকে স্থিতিশীল করতে ব্যবহৃত হয়, যার ফলে যোগাযোগের নির্ভরযোগ্যতা বৃদ্ধি পায়।

সিগন্যালের প্রতিফলন, ডেটা দ্বন্দ্ব এবং যোগাযোগের ত্রুটির মতো সমস্যাগুলি কার্যকরভাবে এড়াতে Profibus নেটওয়ার্কগুলিতে বাস বন্ধ করা গুরুত্বপূর্ণ। সঠিক সমাপ্তি ব্যবস্থা বাস্তবায়নের মাধ্যমে, প্রোফিবাস নেটওয়ার্কগুলির নির্ভরযোগ্যতা এবং কর্মক্ষমতা উল্লেখযোগ্যভাবে উন্নত করা যেতে পারে, বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে ডিভাইসগুলির মধ্যে শক্তিশালী যোগাযোগ নিশ্চিত করে।
